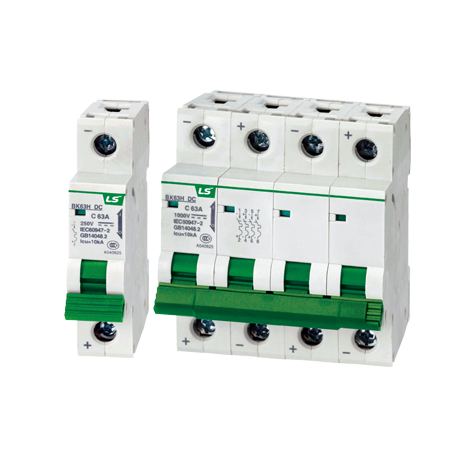

Ürün Kategorileri: DC MCB

1. Kısa devre jeneratörü

• Anma gerilimi: 18 kV
• Nominal kapasite: 3 fazlı 85 MVA
• Kısa devre kapasitesi : 2000 MVA

2. Koruma devre kesicisi

• Anma gerilimi: 18 kV
• Anma akımı: 3000 A
• Nominal kısa devre kesme akımı: 100 kA

3. Geçiş yapmak

• Anma gerilimi: 24 kV
• Açma akımı: 47 kA, 0,45 s
• Kapanma süresi hassasiyeti: ±0,1 ms

4. Orta gerilim kısa devre transformatörü

• Nominal gerilim: 18 kV / 25,8 kV
• Nominal kapasite: 3 fazlı 180 MVA • Empedans: %1,35

5. Alçak gerilim kısa devre transformatörü

• Anma gerilimi: 18 kV / 1000 V
• Nominal kapasite: 3 fazlı 30 MVA
• Empedans: %2,5

6. Orta gerilim test kapasitesi

• Kısa devre yapma ve kesme testi
  3 fazlı 7,2 kV 63 kA, 3 fazlı 25,8 kV 25 kA, 3 fazlı 36 kV 16 kA
• Yük akımı anahtarlama testi
  Endüktif yük : 3 fazlı 25,8 kV 1250 A
  Kapasitif yük : 3 fazlı 25,8 kV 500 A, 1 fazlı 25,8 kV 420 A

7. Alçak gerilim test kapasitesi

• Kısa devre yapma ve kesme testi:
  3 fazlı 250 V 170 kA, 3 fazlı 500 V 240 kA, DC 1500 V 100 kA
• Kısa süreli ve tepe dayanım akımı testi:
  3 fazlı 200 kA 1 s, 3 fazlı 100 kA 3 s

8. Ağ tesisine göre alçak gerilim test kapasitesi

• Kısa devre yapma ve kesme testi : 3 fazlı 220 V 50 kA, 3 fazlı 480 V 50 kA, 3 fazlı 600 V 50 kA

1. Yıldırım darbesine dayanma gerilimi testi

• Test voltajı : ±540 kV
• Dalga şekli : 1,2 ㎲ × 50 ㎲ • Şarj gerilimi : 600 kV

2. Güç frekansı dayanım gerilimi testi

• Test voltajı: AC 100 kV
• Frekans : 60Hz
• Kapasite : 15 kVA, 220 V

3. Sürekli akım testi

• Test akımı: AC 12 kA (üç fazlı, 60 Hz), DC 6,5 kA
• Transformatör: tek fazlı, 140 kVA, 400/20 V
• Akım trafosu: 15 VA, 12 kA/5 A
• Ölçüm kanalı : 1000 Kanal

4. Korumanın doğrulanması

• İlk karakteristik rakam: IP 1, 2, 3 ve 4
• İkinci karakteristik rakamı: IP 1, 3, 4 ve 5
• Damlama kutusu boyutu : 1500 mm (G) x 800 mm (D)

1. Gerilim kaynağı devreleri

• Ana kapasitör bankı(C'ler): 262 kJ 65 kV x 4 serisi, 31 ㎌ x 4 serisi
• Reaktörler(L'ler): 1 mH ~ 94 mH
• TRV kapasitör bankası(Ce): 151 kJ 65 kV x 6 serisi, 11,93 ㎌ x 6 serisi
• TRV dirençleri(Rt): 2,5 Ω ~ 1.600 Ω
• Weil-Dobke kapasitörleri (Cwt): 0,67 ㎌
• Weil-Dobke reaktörleri(Lwt): 0,1 mH ~ 2,5 mH
• Weil-Dobke TRV dirençleri(Rwt): 0,5 Ω ~ 20,5 Ω

2. Yeniden ateşleme devreleri

• Yeniden ateşleme kapasitörleri (yeniden C): 6 ㎌ 65 kV x 2 serisi, 12 ㎌ x 2 serisi
• Yeniden ateşleme dirençleri (yeniden-ig R): 25 Ω
• Yeniden ateşleme reaktörleri (yeniden L): 0,2 mH

3. Diğer tesisler

• CZA(Akım Sıfır Tahmincisi) sistemi: 4 CH.
• SLF analizör sistemi

1. Elektrostatik jeneratör: Maks ±30 kV

2. Elektromanyetik dalga yayılan bağışıklık test aparatı: Maksimum 200 V/m, 0,08 ~ 6 GHz

3. Elektrikli hızlı geçici jeneratör: Maksimum ±4,4 kV, Maksimum 1 MHz

4. Dalgalanma jeneratörü: Maks ±15 kV

5. Elektromanyetik dalga ile yürütülen bağışıklık testi tesisi: Maksimum 30 V, 150 kHz ~ 230 MHz

6. Gerilim düşmeleri, kısa kesintiler ve gerilim değişimleri bağışıklık test cihazı : 30 kVA

7. Harmonik analizörü: Maksimum 50., Maksimum 1 kV, Maksimum 5 kA

8. Elektromanyetik dalga salınımını ölçen ekipman: 9 kHz ~ 6 GHz

1. DC güç simülasyon tesisi: DC 320 kW 1200 V 330 A

2. AC güç simülasyon olanağı

• Güç kaynağı : 1 fazlı ve 3 fazlı 16 ~ 819 Hz / 0,01 Hz
• Kapasite : 270 kVA × 2
• Gerilim, Akım : 0 ~ 300 Vac(LN), 375 A × 2

3. Nominal yük testi tesisi

• DC: 700 ~ 1200 V MAX 2920 A
• AC : 440 V MAX 3050 A
• Anma gücü: 2 MW

4. RLC yük simülasyon olanağı

• R(250 kW) Aktif güç
• L(250 kVAR), C(250 kVAR) Reaktif güç

5. Çevre odası: -30 ~ 80 OC, 0 ~ 90 % RH
